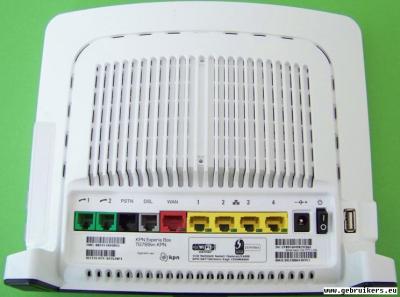

Photo Albums > TG789 > TG789 Achterkant |
Werking achterkant:
Phone
Deze poorten worden alleen gebruikt bij InternetPlusBellen. Hier op word(en) de telefoon(s) aangesloten. Bij één telefoonaansluiting, altijd Phone1 gebruiken (dit is de BUITENSTE groene poort).
PSTN
Deze poort wordt alleen bij InternetPlusBellen gebruikt. Hierop wordt de kabel aangesloten die komt vanaf het telefoonsymbooltje op de splitter. Indien geen splitter aanwezig is (na de portering), dan blijft deze poort leeg.
DSL (RJ11)
Hier komt de telefoonkabel die vanaf de IS/RA of splitter gaat
WAN
Hier komt de ethernetkabel die vanaf de FTU gaat
Ethernet (RJ45)
Hier moet de netwerkkabel op worden aangesloten voor bedraade verbinding tussen moden en PC. Dit zijn poort 1,2 en 4. Poort 3 is voor Interactieve-TV.
Stroomtoevoer
Hier moet de stroomadapter worden ingeplugd
Aan/uit knop
Met deze knop kan de modem aan/uit worden gezet.
USB
Hier kan een USB apparaat op worden aangesloten. (Wordt niet door InternetPlusBellen ondersteund)
Date: 18 Jan 2010
Added by: KPNwebcare2
Dimensions: 744 x 553 pixels
Filesize: 50.73KB
Rating: None
Number of views: 5870
